Как пользоваться реечным домкратом: принцип работы и ремонт устройства

Многие из нас, так или иначе, сталкивались с необходимостью подъема многотонных объектов. Для выполнения подобной операции существует масса вспомогательных устройств, но когда обстоятельства требуют фиксации груза на большой высоте, справиться с задачей могут далеко не все типы конструкций. Реечные домкраты создают малочисленную, но достаточно популярную группу механических подъемных инструментов, задействованных в разных отраслях. В данной статье, мы кратко и по шагам расскажем, какие виды реечных домкратов существуют, разберем их принцип действия и объясним, как ими пользоваться. В завершении, затронем популярные приспособления для хай джеков и покажем процесс ремонта распространенных поломок.

Типы реечных домкратов

Классификация огромного разнообразия подъемных устройств происходит по главному отличительному компоненту, характерному только для определенных типов систем. Подвиды реечных домкратов (рычажные и зубчатые), имеют колоссальные отличия, однако оба числятся в одной группе, поскольку имеют схожую суть работы. Данные приспособления выполняют подъем грузов с помощью рейки, но их возможности, сферы использования и даже внешний вид, кардинально отличаются. Для большей наглядности, приведем цифры, фото и краткие факты по каждому из представителей.

Типы реечных домкратов

Рычажные

Самый высокий тип подъемников, пользующийся огромной, заслуженной популярностью среди любителей бездорожья. Достаточно надежен, неприхотлив в обслуживании и может эксплуатироваться в самых неблагоприятных условиях. Помимо подъема авто с высокой подвеской, периодически используется в хозяйстве для решения мелких бытовых задач. К примеру, с помощью данного приспособления можно легко вытащить старые заборные столбы или выкорчевать небольшое дерево.

Рычажный реечный подъемник создан для работы с внедорожникамиХай джеком можно выполнять мелкие хозяйственные задачи

Технические показатели рычажных реечных подъемников (хай джеков), позволяют поднимать объекты с расстояния в 13 см от земли, на высоту более 1.4 метра. Существуют и более приземленные разновидности, с максимальной высотой подъема до 60 см. Устройство обладает весьма скромной грузоподъемностью, предел которой составляет 3.5 тонны. Такого показателя вполне хватает для работы с внедорожником, но более массивную, грузовую технику, поднять таким инструментом практически невозможно.

Рычажные модели имеют самый большой запас хода

Зубчатые (редукторные)

Уникальная разновидность подъемного оборудования с вращательным механизмом и двумя упорными точками. В условиях бездорожья практически не используется, поскольку выдвижная рейка может легко перенести грязь в закрытую систему. Обслуживание зубчатого домкрата требует снятия крышки, вынимания шестерней, промывки, сушки и обратной установки с нанесением консистентной смазки (не сложно, но времязатратно). Данные приспособления широко востребованы в железнодорожных работах, строительстве и на производствах.

Области применения редукторных реечных домкратов

Среднее значение рабочего хода рейки составляет 300 мм, при том, что высота подхвата нижнего упора находится в районе 90 мм, а верхнего, около 750. Следовательно, зубчатый домкрат может поднять объект на высоту 390 мм с нижнего упора, и на 1050 мм, с верхнего. Относительно реечных устройств, зубчатый подъемник имеет отличную грузоподъемность, достигающую 25 тонн. Механизм и принцип работы реечного домкрата данного типа, подробно разобран ниже.

Стандартные характеристики железнодорожного домкрата реечного типа

Как работает реечный домкрат

Определив поверхностные различия приборов реечного типа по техническим показателям, внешнему виду и областям применения, можно переходить к более глубокому разбору принципа действия каждого устройства. Несмотря на общую основу в виде рейки, конструкции механизма подъема рычажных и зубчатых моделей, кардинально отличаются. Чтобы передать вам полное понимание сути обеих систем, объясним, как работает реечный домкрат каждого типа. Начнем с хай джека.

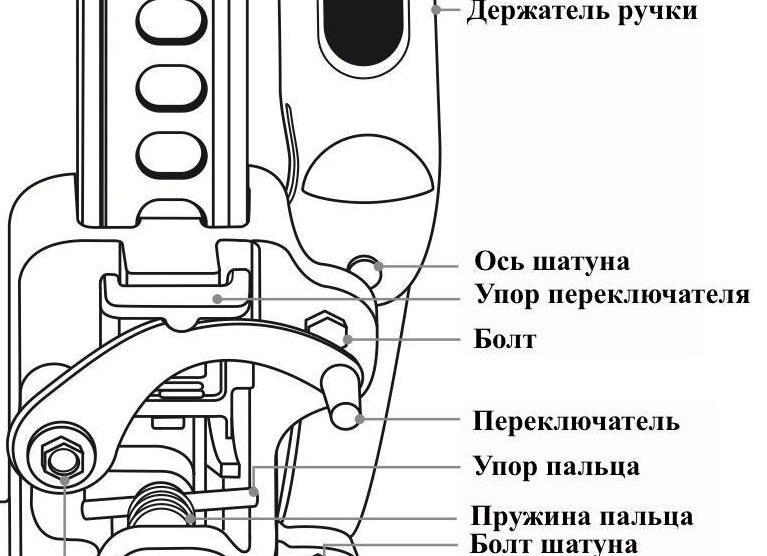

Компоненты рычажного реечного подъемника

Рычажный реечный подъемник основан на дырчатой рейке, по которой ходит механизм с упором и рукояткой. Фиксация поднятого груза происходит с помощью подпружиненных стальных пальцев, которые слегка сдвигаются при подъеме и заходят в отверстия выше. По принципу действия и форме, идентично защелке на дверной ручке. При опускании рукоятки, она упирается в нижний палец и отталкиваясь от него, поднимает верхний на одно отверстие. Когда рукоятка поднимается, нагрузка уже лежит на верхнем, и нижний свободно притягивается к нему пружиной. С каждым повторением цикла, механизм поднимается на одно отверстие.

Механизм подъема хай джека

Спуск происходит идентичным движением рычага, но в процессе задействуется дополнительный элемент – подпружиненная металлическая деталь, поднимающая пальцы за штифты. Груз ложится на пальцы поочередно. При опускании рычага, пластина выбивает верхний, который плавно перемещается на отверстие ниже при подъеме. Когда рукоятка полностью поднята, выбивается нижний палец, и постепенно отдаляется от верхнего. Вся хитрость механизма основывается на подвижных упорах и пружинах.

Спуск переключателя переводит устройство в режим опускания

Зубчатый реечный домкрат стандартного образца, работает за счет вращательных движений. Конструкция основана на рейке с зубьями, за которые цепляется механизм подъема из двух шестеренок. Вращения рукоятки передаются на малую шестерню, которая переводит их на большую и далее, на рейку. По причине разницы в размерах, сила, оказываемая на первый элемент, увеличивается в десятки раз, позволяя поднимать многотонные объекты.

Компоненты и модель подъемника зубчатого типа

За фиксацию груза отвечает храповик со скошенными зубьями, в которые упирается собачка, не позволяя механизму вращаться в обратном направлении. Для опускания упора, собачка откидывается, позволяя рукоятке идти против часовой стрелки. Во время спуска, вес груза давит на ручку через механизм и требует усилия, сдерживающего обратное вращение.

Механизм реечного зубчатого подъемникаСобачка и храповик с рукояткой

Существуют модели, вовсе не предназначенные для спуска. Устройство реечного домкрата такого рода, подразумевает только подъем и фиксацию груза на подпорки. Помимо вращательных механизмов, существуют зубчатые домкраты с рычагом, одной шестеренкой и трещоточным механизмом. Эксплуатация таких подъемников, напоминает использование хай джека, но с повышенной интенсивностью и более легким нажимом на рукоятку.

Зубчатый реечный домкрат рычажного типаРеечные домкраты с червячным принципом

Как пользоваться реечным домкратом

Успешное выполнение подъемных работ, в первую очередь зависит, от понимания и применения технологии процесса. Чтобы обезопасить себя, груз и сам инструмент от повреждений и травм, достаточно придерживаться основных правил. В зависимости от конструкции модели, действия могут слегка отличатся, но базовые моменты едины для всех. Следующее руководство объясняет процесс эксплуатации хай джеков, затрагивая общие действия и главные нюансы работы с механизмом.

Как пользоваться реечным домкратом: принцип работы и ремонт устройства

Зафиксируйте транспортное средство с помощью ручника или колесных упоров. Высота реечного домкрата делает его очень шатким, и даже небольшое движение груза может привести к перекосу и срыву.

Фиксация груза в неподвижном положении

Поместите зацепной упор домкрата под укрепленную часть кузова (металлический бампер или силовой порог). Если указанные части отсутствуют, или имеют декоративный характер, можно зацепить авто за колесный диск, с помощью специального приспособления.

Места для подъема домкратом

Установите основание домкрата на максимально ровной и прочной поверхности. Если транспорт находится в грязи, поставьте инструмент на доску.

Хай джек на специальной опоре и обычной доске

Убедитесь, что переключатель поднят до предела вверх и вручную поднимите механизм до места соприкосновения упора с грузом. Можно приступать к подъему.

Во время перемещения рукоятки, не располагайте пальцы, руки, голову на пути её движения. Рычаг создает значительное напряжение, и если будет отпущен до захода пальца в рейку, то вернется в свое изначальное положение с огромной скоростью, под давлением веса груза. Если необходимо придерживать верхнюю часть подъемника, беритесь с противоположной стороны рейки.

Соскочившая рукоятка легко разобьет арбуз

Подняв объект на нужную высоту, расположите рукоятку вертикально, вдоль рейки. Так груз будет держатся на 2-х пальцах и вероятность срыва уменьшится.

По завершению подъема, установите рукоятку вдоль рейки

Когда необходимые работы проведены и авто можно ставить на землю, просто опустите переключатель вниз и проделайте несколько движений рукояткой. Процесс спуска идентичен подъему, за исключением задействования дополнительных деталей механизма.

Опустив изогнутую пластину-переключатель, вы переводите устройство в режим спуска

Если фотографии и текст, недостаточно подробно передали суть эксплуатации, рекомендуем посмотреть следующий материал, объясняющий, как использовать реечный домкрат. Видео, представленное ниже, наглядно и динамично демонстрирует общую механику действий.

Приспособления и аксессуары для хай джека

Стандартная конструкция реечного домкрата рычажного типа вполне самодостаточна, если речь идет о подъеме подготовленной техники с наличием специальных упоров. Эти устройства способны выполнить свою задачу в любых условиях, хоть их использование не всегда бывает удобным. Для устранения мелких недостатков, прибор может быть оснащен специальными аксессуарами, расширяющими функциональные возможности, повышающими надежность и продлевающими срок эксплуатации. О самых полезных и интересных модернизациях хай джеков, рассказываем далее.

Как пользоваться реечным домкратом: принцип работы и ремонт устройства

Крюки для подъема за колесо расширяют возможности домкрата, позволяя использовать его на транспорте без специальных точек упора. Верхняя часть приспособления фиксируется на клюве подъемника с помощью одного или пары болтов. От башмака отходят 2 грузовых ремня или цепи с закрепленными на концах крюками, которые цепляются за отверстия на колесном диске. Таким способом, колесо поднимается вместе с подвеской, что уменьшает необходимую высоту для отрыва от земли.

Приспособление для подъема за колесоВарианты колесных крюков на ремнях и цепях

Устройство подъема за бампер, в виде крюка, соединенного с упорным крепежом при помощи цепи. Предназначается для зацепа изогнутых бамперов, которые не рекомендуется поднимать стандартным типом зацепа. Для максимальной защиты от повреждений, большинство крюков имеет прорезиненную поверхность.

Бамперлифт - крюк для подъема за бампер

Опорная площадка предназначена для увеличения площади основания, с целью использования устройства на мягкой поверхности. Выполнена из прочного пластика и имеет специальный паз для надежной установки подъемника. По большему счету, такое своеобразное усиление реечного домкрата может обеспечить более уверенный темп подъема, но обычные доски способны справиться с данной задачей практически идентично.

Виды опорных площадок для хай джеков

Крепежи для наружной транспортировки, позволяют оснастить автомобиль эстетичными и надежными креплениями для фиксации домкрата любой длины. Существует как минимум 2 типа подобных элементов: для крепления на трубы (силовой бампер и экспедиционный багажник) и к любым ровным поверхностям. Есть универсальные варианты и для конкретных моделей хай джеков.

Классические места крепления реечного подъемника на кузове

Чехол для механизма обеспечивает защиту главной части подъемника от воздействия окружающей среды во время наружной транспортировки. Изготовлен из мягкого, водоотталкивающего материала с застежкой-молнией. Обеспечивает изоляцию от грязи на 99%, но влага все-таки попадает.

Чехол для наружной транспортировки реечного домкрата

Ремонт реечного домкрата

Среди самых распространенных поломок хай джеков, можно выделить деформацию рейки или повреждение пальцев с болтом шатуна. В первом случае, ремонт не вернет былую крепость, поскольку даже после выравнивания рейка согнется в том же месте. Вторую поломку исправить можно, и сделать это предельно просто, используя специальный ремкомплект. Подобная неисправность вызывает заедание механизма. О том, как в таком случае выполнить ремонт реечного домкрата своими руками, подробно рассказываем далее.

Оригинальный ремкомплект для хай джека

В первую очередь установите переключатель в положение подъема и расположите рукоятку параллельно рейке.

Как пользоваться реечным домкратом: принцип работы и ремонт устройства

С помощью молотка и отвертки выбейте штифты, в которые упирается пружина. Далее выньте пальцы и установите новые детали из комплекта для ремонта.

Снимаем старые пальцы и устанавливаем новые

Поставив новые фиксирующие элементы, можно переходить к замене болта шатуна. Просто выкручиваем старый, и устанавливаем на его место новый.

Замена болта шатуна

Наносим на трущиеся элементы специальную смазку из ремкомплекта. Если в вашем наборе нет подобного состава, можно использовать тефлоновую или силиконовую (WD-40 подойдет). Главное не наносить консистентные смазки или моторное масло, поскольку они будут быстро накапливать грязь.

Смазка подвижных элементов нанесением смеси WD-40

Такая нехитрая процедура вернет вашему реечному домкрату былую эффективность и значительно продлит срок его службы. Более наглядный процесс подобного ремонта, продемонстрирован в следующем видео, с хорошим монтажом и комментариями автора.
